Wie funktioniert eine Verdampfungskondensationsanlage in einem Wärmepumpensystem?

Als Lieferant von Verdunstungskondensationseinheiten werde ich oft gefragt, wie diese Einheiten in einem Wärmepumpensystem funktionieren. In diesem Blog werde ich mich mit der Wissenschaft hinter dem Betrieb einer Verdunstungskondensationseinheit in einem Wärmepumpensystem befassen und die wichtigsten Prozesse und Komponenten erläutern.

Die Grundlagen eines Wärmepumpensystems verstehen

Bevor wir uns mit der Verdunstungskondensationseinheit befassen, werfen wir einen kurzen Blick auf die Grundprinzipien eines Wärmepumpensystems. Eine Wärmepumpe ist ein Gerät, das Wärme von einem Ort an einen anderen überträgt, entweder zu Heiz- oder Kühlzwecken. Es funktioniert nach dem Prinzip des Kältekreislaufs, der aus vier Hauptkomponenten besteht: dem Kompressor, dem Kondensator, dem Expansionsventil und dem Verdampfer.

Der Kompressor spielt eine entscheidende Rolle im Kühlkreislauf. Es komprimiert das Kältemittelgas und erhöht dadurch seine Temperatur und seinen Druck. Das Hochdruck- und Hochtemperatur-Kältemittel strömt dann zum Kondensator.

Die Rolle des Kondensators in einem Wärmepumpensystem

Der Kondensator ist für die Abgabe der vom Kältemittel im Verdampfer aufgenommenen Wärme verantwortlich. Wenn sich das System in einem Wärmepumpensystem im Heizmodus befindet, gibt der Kondensator Wärme an die Innenumgebung ab. Im Kühlmodus gibt der Kondensator die Wärme nach außen ab.

Hier kommt die Verdunstungskondensationseinheit ins Spiel. Dabei handelt es sich um eine Art Kondensator, der den Verdunstungsprozess nutzt, um den Wärmeabgabeprozess zu verbessern.

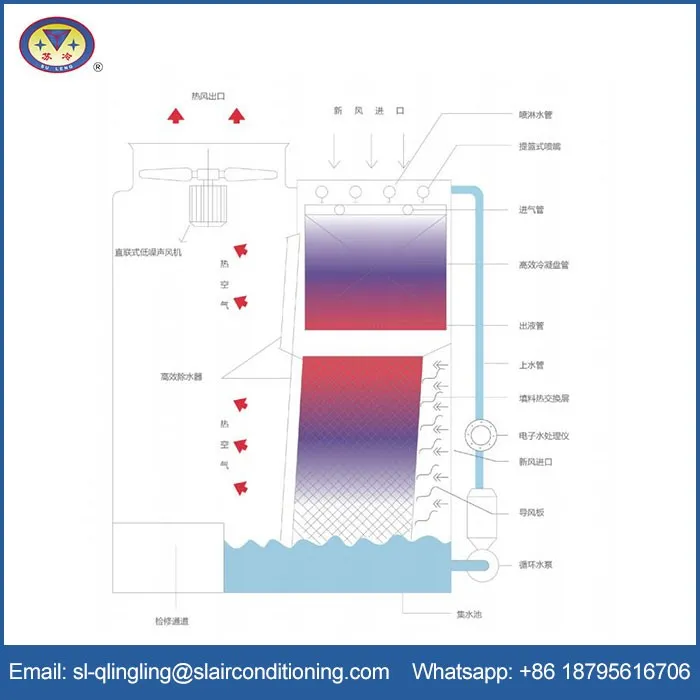

Wie eine Verdunstungskondensationseinheit funktioniert

Eine Verdunstungskondensationseinheit vereint die Funktionen eines Kondensators und eines Kühlturms. Es besteht aus mehreren Schlüsselkomponenten: einer Kältemittelschlange, einem Wasserverteilungssystem, einem Ventilator und einem Sumpf.

Kältemittelspule

In die Kältemittelschlange gelangt das heiße Kältemittel vom Kompressor. Während das Kältemittel durch die Spule strömt, gibt es seine Wärme an die Umgebung ab. Die Spule ist so konzipiert, dass die für die Wärmeübertragung verfügbare Oberfläche maximiert wird. Die Spule kann in Form von Rippenrohren vorliegen.

Wasserverteilungssystem

Das Wasserverteilungssystem sprüht Wasser über die Kältemittelschlange. Das Wasser bildet einen dünnen Film auf der Außenfläche der Spule. Während das heiße Kältemittel im Inneren der Spule Wärme an den Wasserfilm überträgt, verdampft ein Teil des Wassers. Die Verdampfung ist ein Phasenwechselprozess, der eine erhebliche Menge Energie (latente Verdampfungswärme) erfordert. Diese Energie wird aus der Wärme des Kältemittels gewonnen und so effektiv gekühlt.

Lüfter

Der Ventilator in der Verdunstungskondensationseinheit saugt Luft durch die Spule. Die bewegte Luft trägt dazu bei, den beim Verdampfungsprozess entstehenden Wasserdampf abzutransportieren. Es fördert auch eine bessere Wärmeübertragung, indem es den Luftstrom über die Spulenoberfläche erhöht. Die Kombination aus verdampfendem Wasser und bewegter Luft führt zu einem hocheffizienten Wärmeabfuhrprozess.

Sumpf

Der Sumpf befindet sich am Boden des Geräts. Es sammelt das nicht verdunstete Wasser. Eine Pumpe führt das Wasser dann zur Wiederverwendung zurück zum Wasserverteilungssystem. Dieses geschlossene Wassersystem hilft, Wasser zu sparen und die Betriebskosten zu senken.

Vorteile der Verwendung einer Verdunstungskondensationseinheit in einem Wärmepumpensystem

Hohe Effizienz

Durch den Einsatz der Verdunstung im Wärmeabfuhrprozess sind Verdunstungskondensatoreinheiten effizienter als herkömmliche luftgekühlte Kondensatoren. Die latente Verdampfungswärme von Wasser ist viel höher als die fühlbare Wärmeübertragungskapazität von Luft. Dadurch kann dem Kältemittel mit weniger Energieaufwand mehr Wärme entzogen werden.

Energieeinsparungen

Aufgrund ihrer hohen Effizienz können Verdunstungskondensationseinheiten den Energieverbrauch einer Wärmepumpenanlage erheblich senken. Dies führt langfristig zu geringeren Betriebskosten und macht sie zu einer attraktiven Option sowohl für gewerbliche als auch für industrielle Anwendungen.

Platzersparnis

Im Vergleich zu einigen anderen Kondensatortypen können Verdunstungskondensatoreinheiten kompakter sein. Sie können das gleiche Maß an Wärmeableitung bei geringerer Stellfläche erreichen, was für Installationen mit begrenztem Platz von Vorteil ist.

Anwendungen von Verdunstungskondensationseinheiten in Wärmepumpensystemen

Verdunstungskondensationseinheiten werden häufig in verschiedenen Wärmepumpenanwendungen eingesetzt. In Gewerbegebäuden können sie in großen HVAC-Systemen eingesetzt werden, um für effizientes Heizen und Kühlen zu sorgen. In industriellen Umgebungen werden sie häufig in Prozessen eingesetzt, die eine präzise Temperaturkontrolle erfordern, beispielsweise in Lebensmittelverarbeitungsbetrieben und pharmazeutischen Produktionsanlagen.

Wenn Sie mehr über bestimmte Kondensatortypen erfahren möchten, können Sie unsere Seiten besuchen:Industrieller Wasserkondensator,Kondensator für Wasserkühler, UndWassergekühlter Airwell-Kondensator.

Wartung und Überlegungen

Wie jedes mechanische System erfordern Verdunstungskondensationseinheiten eine regelmäßige Wartung, um eine optimale Leistung sicherzustellen. Die Wasserqualität im Sumpf muss überwacht und aufbereitet werden, um das Wachstum von Algen und Bakterien zu verhindern. Die Spulen sollten regelmäßig auf Schmutz- und Ablagerungen untersucht werden, die die Wärmeübertragungseffizienz beeinträchtigen können.

Bei der Installation einer Verdunstungskondensatoreinheit ist es auch wichtig, die Umgebungsbedingungen zu berücksichtigen. Das Gerät sollte an einem Ort mit guter Luftzirkulation und fern von Kontaminationsquellen aufgestellt werden.

Abschluss

Zusammenfassend lässt sich sagen, dass eine Verdunstungskondensationseinheit eine wichtige Komponente in einem Wärmepumpensystem ist. Sein einzigartiges Design und sein einzigartiger Betrieb, der auf dem Verdunstungsprinzip basiert, bieten eine hocheffiziente Wärmeabführung, Energieeinsparungen und Platzeinsparungen. Unabhängig davon, ob Sie im gewerblichen oder industriellen Bereich tätig sind, kann eine Verdunstungskondensationseinheit die Leistung Ihres Wärmepumpensystems verbessern.

Wenn Sie am Kauf einer Verdunstungskondensationseinheit für Ihr Wärmepumpensystem interessiert sind, empfehlen wir Ihnen, sich für ein ausführliches Gespräch an uns zu wenden. Unser Expertenteam kann Ihnen maßgeschneiderte Lösungen basierend auf Ihren spezifischen Anforderungen anbieten.

Referenzen

1. ASHRAE-Handbuch – HVAC-Systeme und -Ausrüstung. American Society of Heating, Refrigerating and Air - Conditioning Engineers.
2. Kälte- und Klimatechnik. William C. Whitman, William M. Johnson, John Tomczyk und Eugene Silberstein.
